عمودی-دستگاه چرخ دنده نوع

نه

مورد

مورد فرعی-

1

پارامترهای ماشینکاری

قطر میز

2

حداکثر قطر قطعه کار

3

حداکثر ماژول ماشینکاری

4

حداکثر ماشینکاری زاویه هلیکس

5

حداکثر طول ماشینکاری (Z-محور حرکت)

6

حداقل ارتفاع مرکز از میز تا هاب

7

حداکثر سرعت جدول

8

محدوده فاصله (پشتیبانی بیرونی از چهره به میز)

9

پارامترهای هاب

حداکثر قطر نصب ابزار * طول

10

حداکثر سکته مغزی جابجایی هاب

11

مخروطی دوک ابزار

12

فاصله بین محور اسپیندل ابزار و محور جدول

13

درجه سرعت هاب

14

محدوده سرعت هاب

15

درجه تغذیه محوری

16

محدوده تغذیه محوری

17

دیگران

توان کل

18

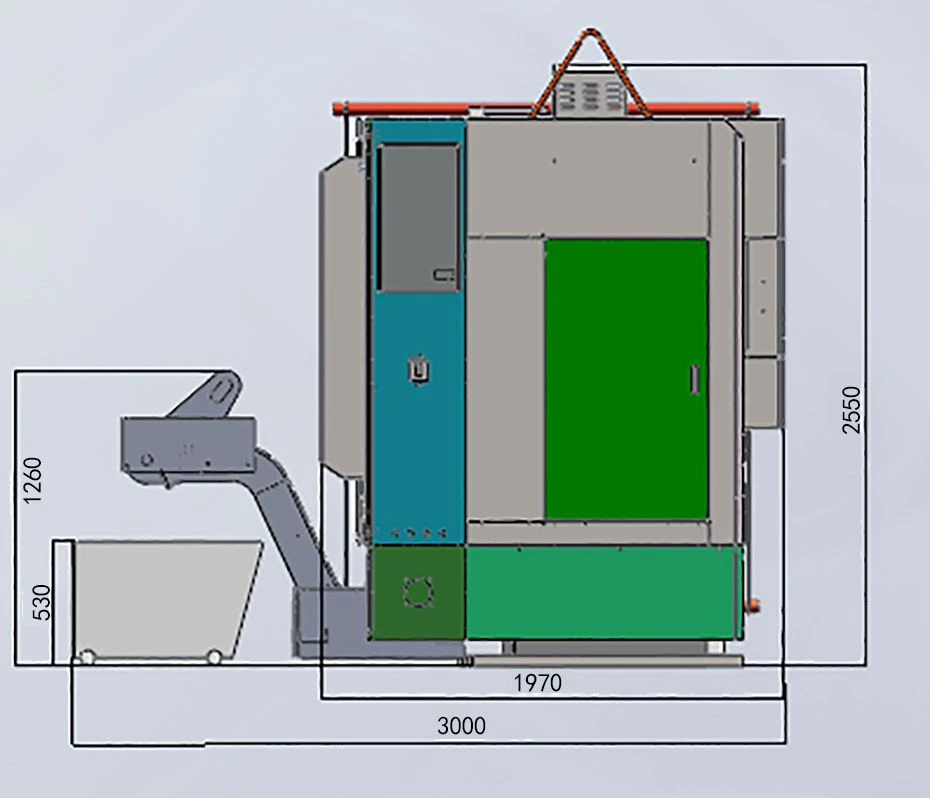

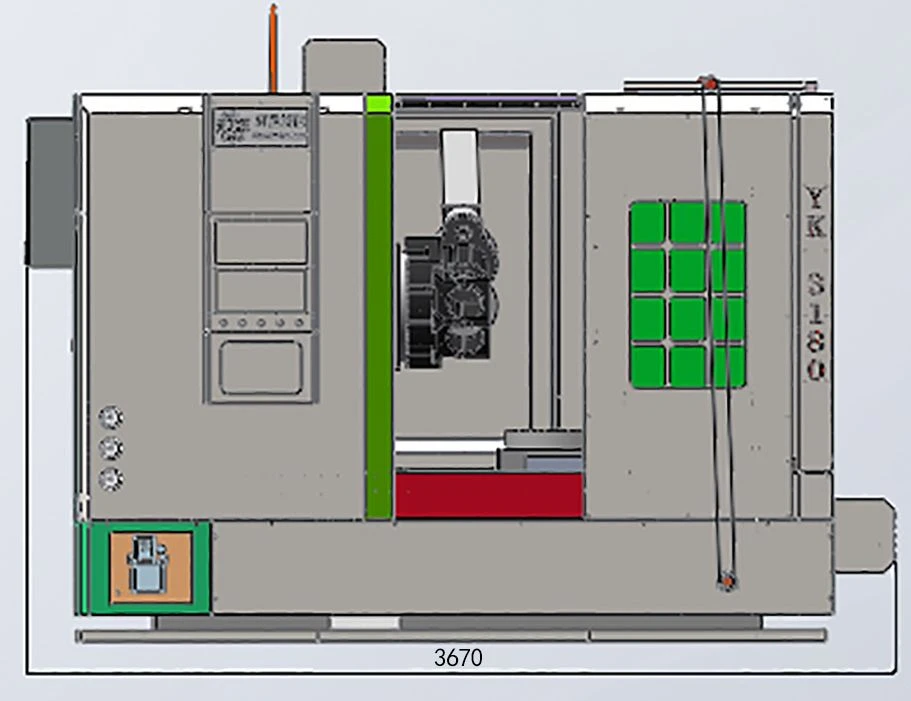

ابعاد کلی (LWH)

19

وزن کل

20

تابع

حالت کنترل

21

حالت انتقال

22

حالت دیفرانسیل

23

حالت روغن کاری

24

مواد اجاق گاز

25

برش خنک کننده

26

ورق فلز

27

نوع دنده ماشینکاری شده

28

پیکربندی

سیستم کنترل

29

(-محور) سروو موتور-با دقت بالا برای محور هاب

30

(-محور) سروموتور-با دقت بالا برای محور قطعه کار

31

سروموتور X -محور بالا-دقیق

32

سروموتور دقیق -محور Z-

33

(-محور) سروموتور-با دقت بالا برای محور تعویض

34

توپ اسکرو

35

Worm Gear & Worm

36

هاب آربورز

نه

فرآیند

مزایا

تصویر

1

خراش دادن سطوح تماس بین اجزا

1. خراشیدن صافی سطح، کیفیت تماس و چگالی تماس را بهبود می بخشد و سطح را برای مقاومت در برابر سایش بهتر سخت می کند. کیفیت سطح توسط نقاط تماس در واحد سطح، با استاندارد 12-16 نقطه / 25×25 میلی متر ارزیابی می شود.

2

بازرسی تداخل سنج لیزری

ویژگی های دینامیکی بال اسکروها، پاسخ سیستم های محرک و عملکرد دینامیکی ریل های راهنما را با دقت و کارایی بالا تجزیه و تحلیل می کند و داده هایی را برای تصحیح خطای ماشین فراهم می کند.

3

مجموعه انتقال توپ اسکرو

موازی بودن بین بال اسکرو و ریل راهنما با سنگ زنی صندلی های مهره پیچ تنظیم می شود، با نیاز کنترل 0.01mm/300mm.

4

مونتاژ دوک

برای اطمینان از دقت و کیفیت در یک کارگاه با دمای ثابت- مونتاژ شده است. اسپیندل ها قبل از نصب برای سر و صدای غیرعادی و افزایش دما آزمایش می شوند.

5

بازرسی دقیق دنده توسط ابزار اندازه گیری دنده

شاخص های دقت دنده (انحراف نمایه، انحراف مارپیچ، انحراف گام، خروج شعاعی و غیره) را مطابق با GB/T10095-2001 (معادل ISO1328:1997) اندازه گیری و ارزیابی می کند.

نه

فرآیند

مزایا

دسته بندی

نه

جزء

تابع

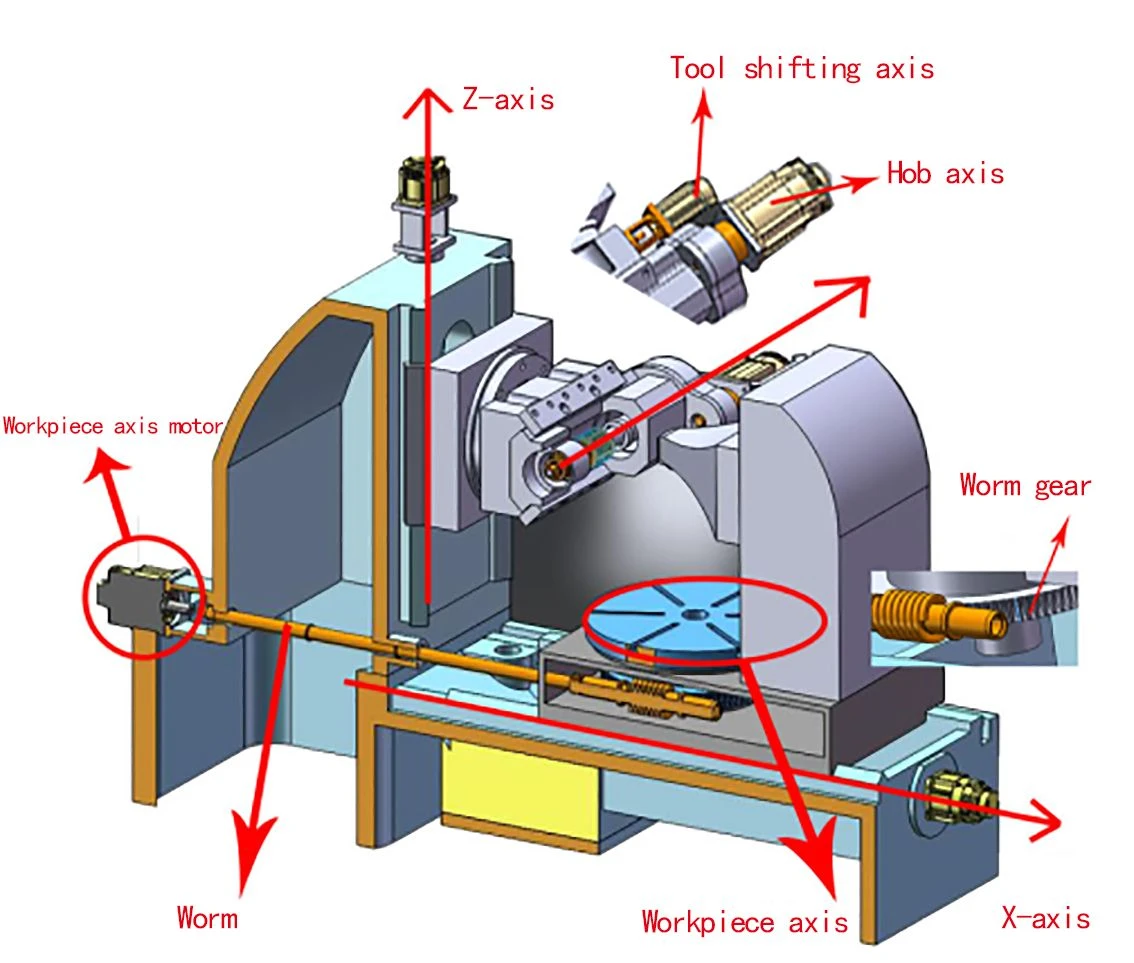

قسمت مکانیکی

1

محور هاب

سرعت: 0-600r/min، تنظیم سرعت بدون پله.

2

محور قطعه کار (جدول)

رانده شده توسط چرخ دنده و کرم دوبل-رزوه ای که توسط موتور سروو با دیفرانسیل دنده کاهش می یابد. سرعت: 0-30r/min، تغییر سرعت بدون پله.

3

راه آهن راهنما

نوع ریل سخت که توسط بال اسکرو هدایت می شود.

4

دمپایی

نوع هیدرولیک، فشار قابل تنظیم.

5

واحد برق هیدرولیک

برای جلوگیری از اختلاط، سیستم های گردش هیدرولیک و خنک کننده را از هم جدا کنید.

6

سیستم روغن کاری

زمان بندی متمرکز خودکار و روغن کاری کمی با هشدار خطا. روانکاری خودکار هنگام راه اندازی

7

حذف تراشه

نوار نقاله تراشه اتوماتیک.

قطعه برق

1

سیستم

سیستم سفارشی KND K1000TF1i، از چرخ دنده، چرخ دنده مارپیچ و ماشینکاری چرخ کرم پشتیبانی می کند. عملکرد مبتنی بر منو-، قابل اعتماد و آسان برای یادگیری.

2

سروو موتور

KND

3

شماره محور

5 محور 4 پیوند

4

گیربکس

گیربکس الکترونیکی

نه

نام

سازنده

تصویر

1

پیچ

جیانگ سو کیجیان

2

بلبرینگ

موسسه تحقیقاتی بلبرینگ Luoyang (ZYS)

3

دوک نخ ریسی

یوهوان لیانگ

4

سیستم

KND

5

موتور

KND

7

هاب آربور

Cixi Gutang Lihe

8

واحد برق هیدرولیک

آنهویی چینگلی

9

Worm Gear & Worm

چونگ کینگ کیدایوان / چانگژو میلایگو

نمایش محصول نهایی در زمینه پردازش

چرخ کرم برنزی

چرخ دنده

شفت اسپلاین

دنده
